1、中性导体过载。三相系统由三根单相导体和一根中性导体组成。如果所有相导体都承载相同的电流,则只要存在平衡负载,相电流就会相互抵消。这种平衡负载使得可以减小中性导体的尺寸。不幸的是,计算机中使用的开关模式电源,具有非常高的三次谐波电流。当谐波电流在中性线上抵消时,三次谐波电流在中性线中是累加的。在具有大量安装的个人计算机的建筑物中,中性线可以承载比设计用于容纳的线更高的电流,从而产生潜在的火灾危险。
2、过热变压器和增加的相关损耗。对于产生谐波产生负载的变压器,绕组中的涡流损耗是变压器中主要的损耗分量。该涡流损耗与产品谐波电流的平方及其相应频率成比例增加。提供给非线性负载的满载变压器的总变压器损耗是等效线性负载的两倍。这导致变压器过热并使变压器中的绝缘材料劣化,导致变压器故障。
3、断路器的扰乱跳闸。所有包含电容和电感的电路都具有一个或多个谐振频率。当任何谐振频率对应于非线性负载产生的谐波频率时,可能发生谐波谐振。谐振频率期间的电压和电流可能高度失真。这种失真会导致电力系统中的误跳闸,可能导致生产损失。

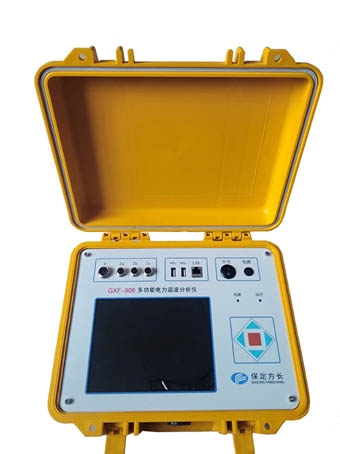

电力谐波分析仪是有效的仪器,用于执行电能质量的详细分析,以确定各频谱上的电压和电流的波形。在缺乏明显症状的情况下,也可用于阻止确定谐波是否引起关注。电力谐波分析仪用于提供可疑来源的详细分析。使用该数据,谐波比函数计算0%至100%的值,以指示非正弦和正弦波形的偏差,该值表示存在谐波。
