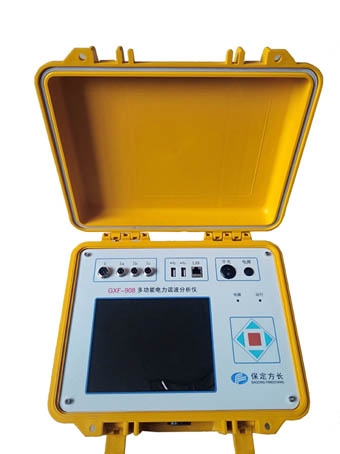

谐波分析是信号处理的一种基本手段,在电力谐波分析仪中,主要采用各种谐波分析仪分析电网电压、电流信号的谐波,该类仪表的谐波分析次数一般在40次以下。对于富含谐波的变频器输出的PWM波,其谐波主要集中在载波频率的整数倍附近,当载波频率高于基波频率40倍时,采用上述谐波分析设备,其谐波含量近似等于零,不能满足谐波分析的需要。
当载波频率固定时,谐波的频率范围相对固定,而所需分析的谐波次数,与基波频率密切相关,基波频率越低,需要分析的谐波次数越高。一般宜采用宽频带的,运算能力较强、存储容量较大的变频功率分析仪,根据需要,其谐波分析的次数可达数百甚至数千次。例如当载波频率为2kHz,基波频率为50Hz时,其40次左右的谐波含量大;当基波频率为5Hz时,其400次左右的谐波含量大,需要分析的谐波次数一般至少应达到2000次。
选择仪表的同时,还应选择合适带宽的传感器,因为传感器的带宽将限制进入二次仪表的信号的有效带宽。一般用选择宽频带的电压、电流传感器,如变频功率传感器。通过实验证实了设计的电力谐波检测电路系统能够准确测量电网上的谐波参数,改进的算法在稳态下谐波检测过程中具有有效性,在1/4个周期内跟上负载电流的变化,并且稳态误差小于0.5%。
