1. 检测前的准备工作

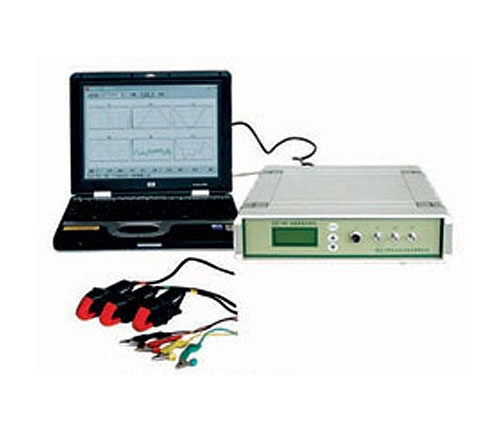

检测前需完成设备与环境准备：确保电能质量分析仪电量充足，电压探头、电流钳等配件无损坏；检查仪器参数（如时间、电压等级、电流量程）设置正确；评估现场环境，排除爆炸性气体等危险因素；选择公共连接点（PCC）或谐波源用户接入点作为检测点（优先选择负载率较高的工况，如UPS负荷率较大时），确保能真实反映用电情况。

2. 测试连接与仪器设置

使用绝缘电压探头和电流钳按正确相序（如L1黑、L2红、L3蓝）连接：电压探头并联至被测线路，电流钳夹在CT二次回路（变比需提前确认，如100/5）；在仪器主菜单选择“谐波分析”模式，设置谐波测量范围（通常覆盖1-50次，高频谐波需调整至更高阶，如某钢厂测试设置512点/周波高速采样）、电流量程（匹配负载电流）、滤波器参数（阻止噪声干扰），确保测量精度。

3. 结果分析与过标判断

通过仪器的谐波频谱图（柱状图直观展示各次谐波分布，如某UPS系统检测中B相电压畸变率过标）、趋势图（显示谐波随着时间的变化，如某钢厂17次、19次谐波共振现象）查看谐波情况；将测量结果与**GB/T 14549-1993《电能质量 公用电网谐波》**国标限值对比：

谐波电压含有率（HRU%）：奇次谐波（3、5、7…）≤4%，偶次谐波（2、4、6…）≤2%；

谐波电流含有率（HIR%）：奇次谐波≤3%，偶次谐波≤1.5%；

谐波电压总畸变率（THD%）：≤5%（具体以国标分电压等级限值为准）。

若某次谐波超过限值，则判定为谐波干扰过标（如某钢厂13次谐波过标83%、某UPS系统B相电压畸变率过标）。

4. 数据保存与报告生成

将测量数据（包括谐波频谱、趋势图、表格）保存至仪器（如HDPQ-1000的PQD文件）或导出至电脑；结合测试结果编写报告，内容包括检测点信息、谐波参数、过标情况及原因分析（如某钢厂因13次以上特征谐波导致谐波畸变率超标），为后续谐波治理（如无源滤波、有源滤波）提供依据。
