电能质量在线监测装置在现代电力系统中扮演着至关重要的角色，特别是在对电器设备运行状态进行实时监测与预警方面。以下是该装置在电器设备运行状态监测与预警方面的主要功能、作用及实现方式：

一、电能质量在线监测装置简介

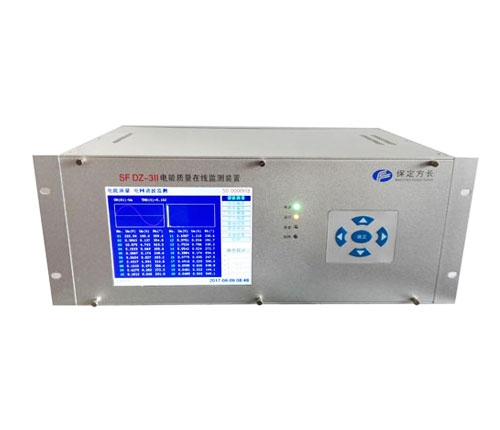

电能质量在线监测装置是一种能够长时间、连续、实时地采集和分析电网中各项电能质量参数的智能化设备。它通常部署在变电站、配电房、关键负荷点或重要用电设备前端，用于监测供电系统的电能质量状况以及电气设备的运行状态。

二、监测的主要电能质量参数

电能质量在线监测装置通常可以监测以下关键参数，这些参数直接或间接反映电器设备的运行状态：

电压偏差：监测实际电压与额定电压之间的偏差，判断是否存在过压或欠压情况。

频率偏差：电网频率的稳定性对电机等设备影响较大，异常频率可能引发设备故障。

谐波含量：监测电压/电流中的高次谐波，谐波过大会导致设备发热、损耗增加甚至损坏。

三相不平衡度：三相电压或电流的不平衡会影响三相设备的正常运行，特别是电机类负载。

电压波动与闪变：反映电压的快速变动，可能导致照明闪烁、敏感设备误动作。

暂态事件：如电压骤升（浪涌）、骤降（凹陷）、短路、中断等，这些瞬态过程往往对设备危害极大。

功率因数：反映系统中有功与无功的比例，低功率因数可能引起设备效率下降。

电流/电压波形采集：通过高速采样，还原电波形，用于分析设备启停、冲击负荷等行为。

三、对电器设备运行状态的监测

通过对上述电能质量参数的持续监测，电能质量在线监测装置可以间接或直接反映电器设备的运行状态，包括：

设备运行环境评估

如电压是否稳定、频率是否正常，直接影响电机、变频器、PLC、精密仪器等设备的正常运行。

设备异常行为识别

比如某台大型设备启动时引起的电压暂降或谐波突增，可反映出该设备启动特性或是否存在故障前兆。

设备老化或故障预判

长期谐波过标、三相不平衡或电压波动频繁，可能导致设备绝缘老化、发热加剧，装置通过趋势分析可提前预警。

负载特性分析

监测电流波形和功率变化，可以分析设备是否处于正常负载范围，是否存在过载、空载或非线性负载问题。

四、预警功能

电能质量在线监测装置不但具备数据监测能力，还具备智能分析与预警功能，主要包括：

暂态事件捕捉与告警

对于电压骤升骤降、瞬时断电、冲击电流等暂态事件，装置能准确捕捉事件发生时间、持续时间、幅值，并形成事件记录与报警。

趋势预警

通过对历史数据的分析，发现某些参数（如谐波含量逐渐升高、三相不平衡趋势恶化）存在潜在风险，提前向运维人员发出预警。

设备健康状态评估

一些高级装置结合AI算法或大数据分析，可对特定设备的运行状态进行打分或健康度评估，辅佐运维决策。

远程报警与通知

支持通过Modbus、IEC 61850、MQTT等通信协议将报警信息上传至SCADA、EMS、运维管理平台，或通过手机APP、短信、邮件通知相关人员。

五、总结

电能质量在线监测装置通过对电网中多项关键电能质量指标的实时采集、智能分析与及时预警，为电器设备的安稳、稳定、有效运行提供了重要确保。它不但能够及时发现电能质量问题，还能帮助用户提前识别设备运行隐患，有效降低故障率、减少维护成本、延长设备寿命，是建设智能电网和数字化运维的重要组成部分。
