电力谐波分析仪在电网问题中的应用策略与案例分析，需结合谐波产生机理、监测技术及实际治理方案展开。以下从技术原理、应用策略、典型案例及行业趋势四个维度进行系统阐述：

一、技术原理与核心功能

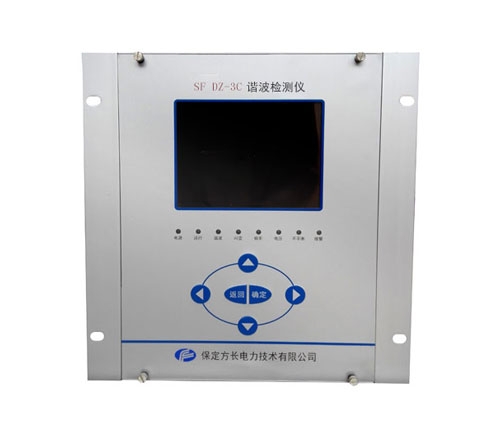

谐波分析仪通过同步采样技术（如锁相环 PLL 跟踪基频）和快速傅里叶变换（FFT），将电压 / 电流信号分解为基波与各次谐波分量，实现对谐波含量、相位、频率的精确测量。其核心功能包括：

多维度分析：支持 2-50 次谐波检测，计算总谐波畸变率（THD）、三相不平衡度、闪变等指标。

动态响应：微秒级事件触发记录（如电压骤降），捕捉瞬态谐波变化。

智能诊断：内置故障案例库，通过 “波形指纹” 识别谐波源类型（如变频器 IGBT 故障、电机轴承磨损）。

二、应用策略与实施路径

1. 预防性监测与诊断

全场景覆盖：在变电站、工业用户、新能源并网节点部署在线监测装置，实时采集谐波数据。例如，浙江舟山海上风电场群通过谐波分析仪定位 5 次谐波超标问题，采用高压有源谐振阻止装置协同治理，使谐波电流下降 46%-53%。

数据驱动决策：利用 AI 算法分析历史数据，预测谐波变化趋势。如安科瑞 AcrelEMS 平台通过机器学习优化空压机群控策略，谐波畸变率（THDi）从 30% 降至 5% 以下，年节省电费高于百万元。

2. 准确治理方案设计

谐波源定位：采用断电法、频谱瀑布图等手段锁定非线性负载（如 LED 屏、变频器）。例如，广东某商业广场通过中线安防保护器，将 3 次谐波电流从 125A 降至 5A，N 线电流下降 92%。

分层治理策略：

无源滤波：针对特定次谐波（如 5、7 次）设计 LC 滤波器，成本低但易受系统阻抗影响。

有源补偿：动态滤除 2-50 次谐波，响应速度≤5ms，适用于波动性负载场景。

混合方案：结合 APF 与 SVG，兼顾谐波治理与无功补偿。如北海市中医院通过混合补偿装置，功率因数从 0.7 提升至 0.95，N 线电流降低 90%。

3. 标准合规与能效优化

国际标准遵循：依据 GB/T 14549（电压畸变率≤5%）、IEEE 519（谐波电流限值分级）等规范制定治理目标。

三、典型行业应用案例

1. 新能源并网场景

风电场谐波阻止：浙江舟山 220 千伏海上风电场群采用多机协同治理模式，通过独立阻抗重塑方法综合控制谐波电压 / 电流，使区域变电站 5 次谐波电压平均下降 26%。

光伏逆变器优化：MHO5000 谐波分析仪检测出某光伏电站 13 次高频谐波异常，通过调整逆变器开关参数，THD 从 3.1% 优化至 2.8%，提升并网稳定性。

2. 工业与商业领域

商业广场中线治理：广东某商业广场因 LED 屏和电梯导致 N 线电流达相线 1.7 倍，安装中线安防保护器后，N 线电流从 480A 降至 37A，去掉火灾隐患。

3. 交通与基建领域

电动汽车充电站：某充电站 250 台充电桩采用混合型滤波器（LC+APF），总谐波畸变率从 40% 降至 5% 以内，满足 IEC 61000-3-12 标准。

轨道交通：地铁牵引供电系统通过 EN50160 标准补充高频谐波（2kHz-9kHz）监测，结合实时在线系统将谐波电压控制在 2.5% 以下。

四、技术趋势与创新方向

智能化监测：基于物联网的分布式传感器网络（如 ZigBee/LoRa）实现谐波数据实时上传，结合边缘计算节点完成本地分析，减少云端负载。

高精度设备：12-bit 分辨率仪器（如 MHO5000）将 THD 测量误差降至 ±0.5%，满足新能源车电机等严苛场景需求。

多技术融合：小波变换与深入学习结合，实现非平稳信号的谐波特征提取；区块链技术确保监测数据不可篡改，助力责任追溯。

五、经济性分析与实施建议

投资回报：典型工业场景下，谐波治理设备（如 APF）动态回收期为 2-3 年，光伏电站可缩短至 18 个月。

实施步骤：

基线测量：使用便携式谐波分析仪（如华盛昌 DT-9383W）进行全工况频谱扫描，定位谐波源。

方案设计：根据谐波分布选择滤波拓扑（如单调谐滤波器 + 高通滤波器），并预留 20% 容量冗余。

效果验证：治理后通过在线监测系统持续跟踪，确保指标达标并生成合规报告。

六、总结

电力谐波分析仪通过 “监测 - 分析 - 治理” 闭环模式，已成为确保电网稳定运行的核心工具。其应用策略需结合行业特性与技术发展，从单一谐波阻止向能效优化、智能运维方向优化。未来，随着 AI、物联网与高精度测量技术的深入融合，谐波治理将更趋准确化、自适应化，为新型电力系统建设提供坚实支撑。
