分布式电源并网的谐波问题分析

您的当前位置: 首 页 >> 新闻资讯 >> 行业新闻

分布式电源并网的谐波问题分析

发布日期:2022-09-16 作者:方长电力 点击:

为了实现能源的就地开发与利用,减少远距离输电损耗,增加电能质量监测的工作效率,一种环保、灵活的新型发电技术——分布式发电,成为智能电网中一项重要的组成部分。分布式发电属于接入配电网的小规模发电系统,并网后会对电网的电能质量产生潜在影响,目前对分布式电源接入产生的各种电能质量问题的总体论述较多,而对谐波问题的专题讨论不多,本文将对分布式电源接入的谐波问题进行研究。


1、谐波的含义及危害


如果变压器容量正好与负荷容量相同,那么谐波电流将使得均方根值电流大于额定值,总均方根值电流的增加会引起导体损耗增加。涡流是由磁链引起的变压器的感应电流。感应电流流经绕组、铁芯以及变压器磁场环绕的其它导体时,会产生附加发热。这部分损耗以引起涡流的谐波电流的频率的平方增加。因此该损耗是变压器谐波发热损耗的重要组成部分。


考虑谐波时,铁损的增加取决于谐波对外加电压的影响以及变压器铁芯的设计。电压畸变的增加将使得铁芯叠片中涡流电流增加,总的影响取决于铁芯叠片的厚度以及钢芯的质量。由谐波引起的这部分损耗的增加,与前两种情况下相比通常较小。


2、对电机的影响

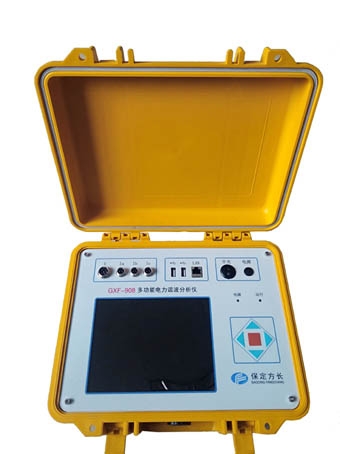

电力谐波分析仪


在电机末端的谐波电压畸变,在电机里表现为谐波磁链。谐波磁链对电机转矩没有太大影响,但是它以与转子同步频率不同的频率旋转,在转子中感应出高频电流,其影响类似于基波负序电流的影响。谐波电压畸变将引起电机的效率下降、发热、振动和高频噪声。


3、谐波对电能计量的影响


谐波的影响使少计的电量远大于多计的电量,两者的差额主要表现为供电线损率有所增大。


4、谐波对电容器的影响


在具有并联电容器补偿的系统中,系统阻抗在某一频率下可能与并补电容器发生谐振,从而引起谐波源注入系统和电容器组谐波电流的放大,对系统和电容器组产生严重影响。
