电能质量监测装置的基本介绍

您的当前位置: 首 页 >> 新闻资讯 >> 行业新闻

电能质量监测装置的基本介绍

发布日期:2020-04-17 作者:方长电力 点击:

    电能质量监测装置的基本介绍:


    1、装置的特点:采用DSP+ARM9为核心,DSP具有极强的数据处理能力,用来完成数据的采集与计算,核心硬件处于国内水平。用来进行数据的统计、显示、存储、按键、通讯和报警跳闸功能。采用嵌入式实时操作系统作为软件平台,全部软件采用语言编程,保证了系统的高可靠性和高移植性。数据采集部分采用6通道、同步采样的16位高速A/D转换器,采集精度高,实测精度达到电能质量测试指标国家标准的要求;大容量的存储空间,满足对数据存储的要求,可保存一年以上的历史数据掉电不丢失。

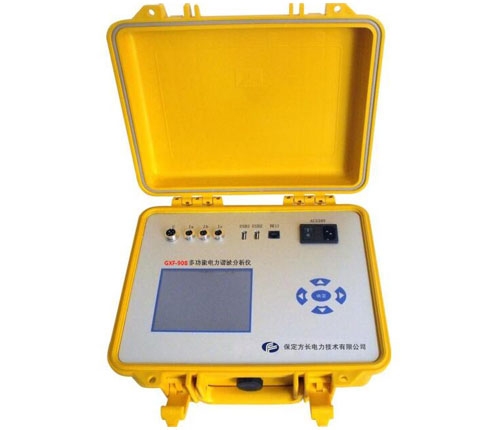

电能质量监测装置

    2、采用了硬件锁相环技术,频率自动跟踪,防止了在电力系统频率变化时,对测试指标的影响,防止了频率“泄漏”。强大的通讯接口,装置配置了工业以太网,通讯速率高达100Mbps,还配置有RS232CRS485USB通讯接口,可选择多种通讯方式与远方管理中心交互数据;核心硬件采用四层印刷电路板工艺和SMT工艺,硬件可靠性和电磁兼容能力达到国内水平,达到了国标对电能质量监测装置的EMC的要求。电能质量监测装置在测试功能方面,除具有常规的电能质量稳态指标的监测外,还对电能质量的暂态扰动,主要是电压的骤升、骤降进行测试和记录,具有较强的实用性。

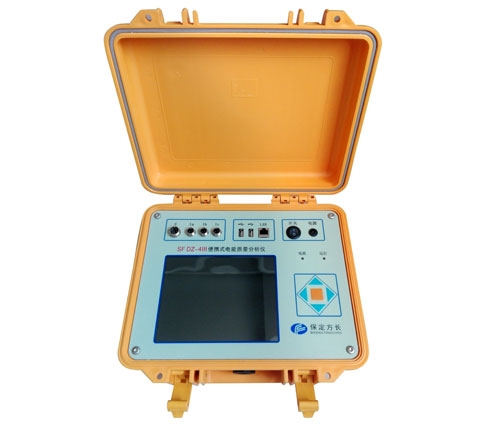

电能质量监测装置

    3、基本测试指标:电网频率、三相基波电压、电流有效值,基波有功功率、无功功率、功率因数、相位等;电压偏差、频率偏差、三相电压不平衡度、三相电流不平衡度、负序电压、电流;谐波包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位。电能质量监测装置测试指标:间谐波、电压波动、闪变,电压骤升、骤降、短时中断、暂时过电压、瞬态过电压。

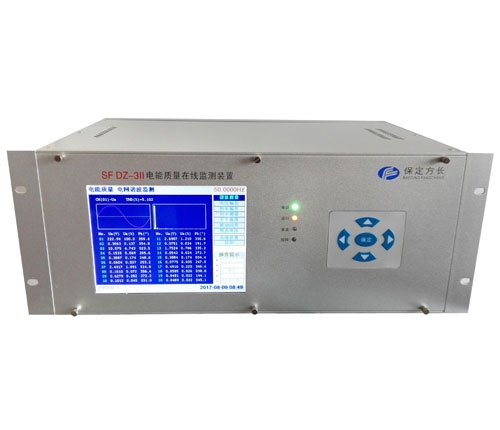

电能质量监测装置
