电能质量监测装置的技术指标

发布日期:2020-01-14 作者:方长电力 点击:

    电能质量监测装置的技术指标:

       1、频率测量:测量范围:4555Hz,中心频率50Hz,测量条件:信号基波分量不小于80%F.S;测量误差: 0.02Hz;输入电压量程:AC10120V;输入电流量程:5A;基波电压和电流幅值:基波电压允许误差≤0.5%F.S.;基波电流允许误差≤1%F.S;基波电压和电流之间相位差的测量误差:≤0.5°;谐波电压含有率测量误差:≤0.1%;谐波电流含有率测量误差:≤0.2%;三相电压不平衡度误差:≤0.2%;电压偏差误差:≤0.2%;电压变动误差:≤0.2%;功率偏差:≤5%;闪变误差:≤5%。

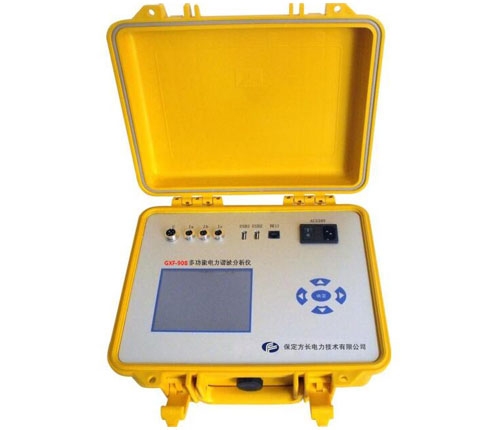

电能质量监测装置

    2、采用基准算法对谐波、三相不平衡度、闪变和波动均无近似计算,采用高精度A/D16 位),同时采样,采集速率12.8 kHz,符合国标A 级仪器要求。在线式电能质量监测装置内置512M内存,以5分钟为单位存储数据,每通道可以连续存储4个月的历史数据。支持TCP/IPRS232485等多种通讯方式,支持部颁103MODBUS规约可以实现数据上传功能单台或多台GDDN-500C装置可以组屏,屏体上可配置工控机、LED显示器和后台分析软件组成现场工作站,也可以将所有数据远传至监控中心。

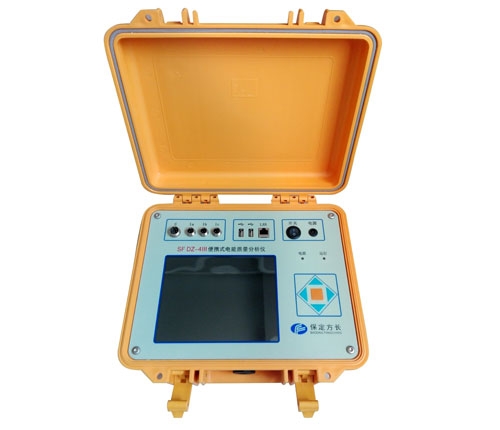

电能质量监测装置

    3、多台GDDN-500C装置可以组成远程谐波监控网络,将所有数据通讯传输到各个工作站或监控中心,通过后台分析软件实现远程多级监控和分级管理。后台监测分析系统支持:远程设置站点参数;可切换至被监测的任一变电站的任一线路显示实时数据、波形、频谱;输出各种功能曲线并可对曲线进行缩放、平移、对比;生成电能质量饼形、柱形分布图;自动输出电能质量统计报表、95%概率值、平均值。电能质量监测装置根据客户需求可加装打印机功能,也可以在后台分析软件中添加其它数据、功能。

电能质量监测装置
